Führungsbänder

Die immer spezieller werdenden Ansprüche imm Bereich der hydraulischen Dichtungen, der Getriebe und mechanischen Anwendungen waren der Grund für die Entwicklung einer neuen Produktfamilie, die den neuen Anforderungen entspricht, gekennzeichnet durch die Herstellung mit verfeinerten Compounds und Produkttechnologie für Hochleistungsprodukte.

Die Verwendung von Bronze, Kohle, Graphit und anderen speziellen Füllmaterialien wirken sich positiv auf folgende Parameter aus:

  • Verschleißfestigkeit
  • Gleiteigenschaft
  • Druckfestigkeit

Es Können geliefert werden:

  • mit scharfen Kanten
  • mit 2 oder 4 Fasen

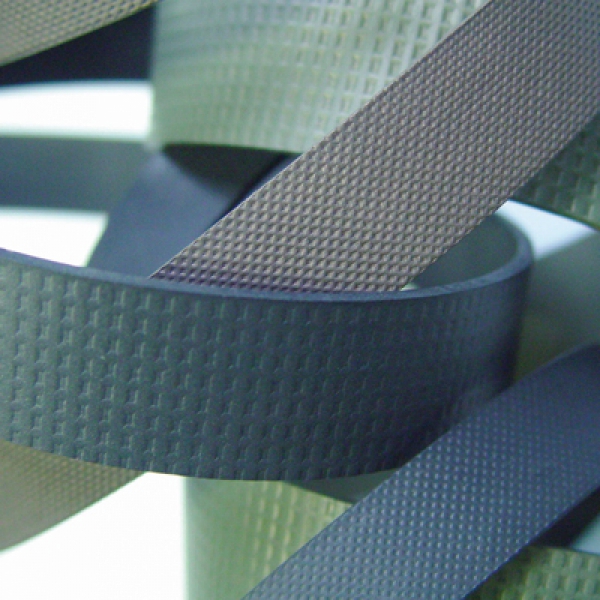

  • mit einseitigem oder beidseitigem "Diamant Muster"
  • Einseitig oder beidseitig geätzt
Fasce guida

Thickness from mm. 1,5 to mm. 5 - Width from mm. 4 to mm. 300

Width in mm.   Thicknessn in mm.
  4
  5
  5,4
  5,5
  6
  6,1
  7   1,50 - 2,00
  7,9   2,50 - 3,00
  8   4,00 - 5,00
  9
  9,5
  9,8
  11
  11,5
  12
Width in mm.   Thicknessn in mm.
  12,5
  13
  14
  14,5
  15
  16
  16,5   1,50 - 2,00
  18   2,50 - 3,00
  19,5   4,00 - 5,00
  20
  21,5
  22
  24
  24,5
  25
Width in mm.   Thicknessn in mm.
  27
  27,5
  28
  29,5
  30
  30,5
  31,5   1,50 - 2,00
  32   2,50 - 3,00
  34   4,00 - 5,00
  34,5
  35
  38
  40
  45
  50
Tolerance standard
Width

from 3,00 to 40,00 mm.   ± 0,10 mm.

from 40,011 to 50,00 mm.   ± 0,20 mm.
Thickness

from 1,00 to 4,00 mm.   + 0/-0,05 mm

from 4,01 to 5,00 mm.   ± 0,05 mm.
Rolls lenght

Thickness mm.

Width mt.
1,5

35
2

25
2,5

20
3

16
4

24
5

15
Fasce guida * Customized dimensions on request.
